泵友圈動設備群技術交流第64期泵友圈動設備群技術交流第64期
2026年1月31日 08:30

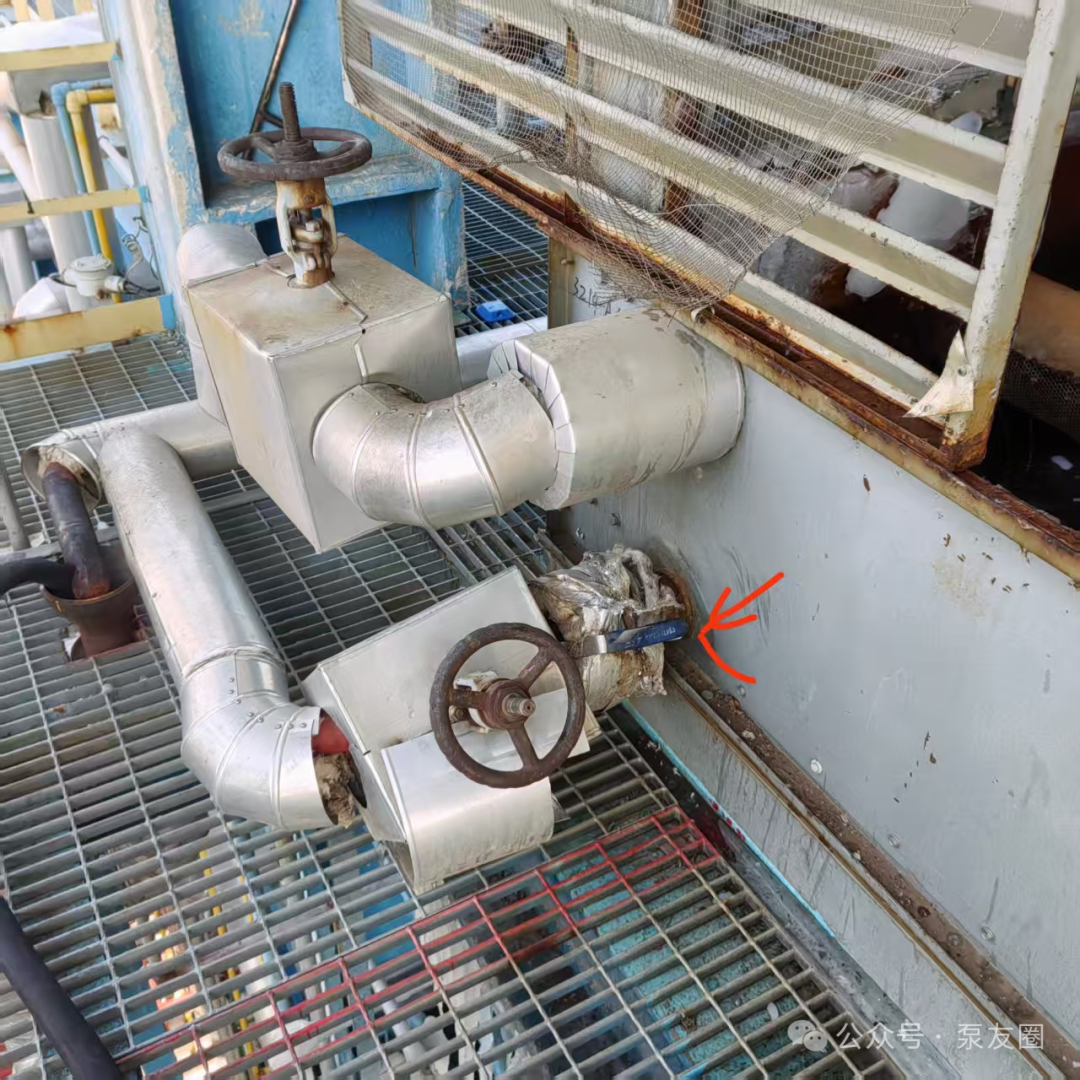

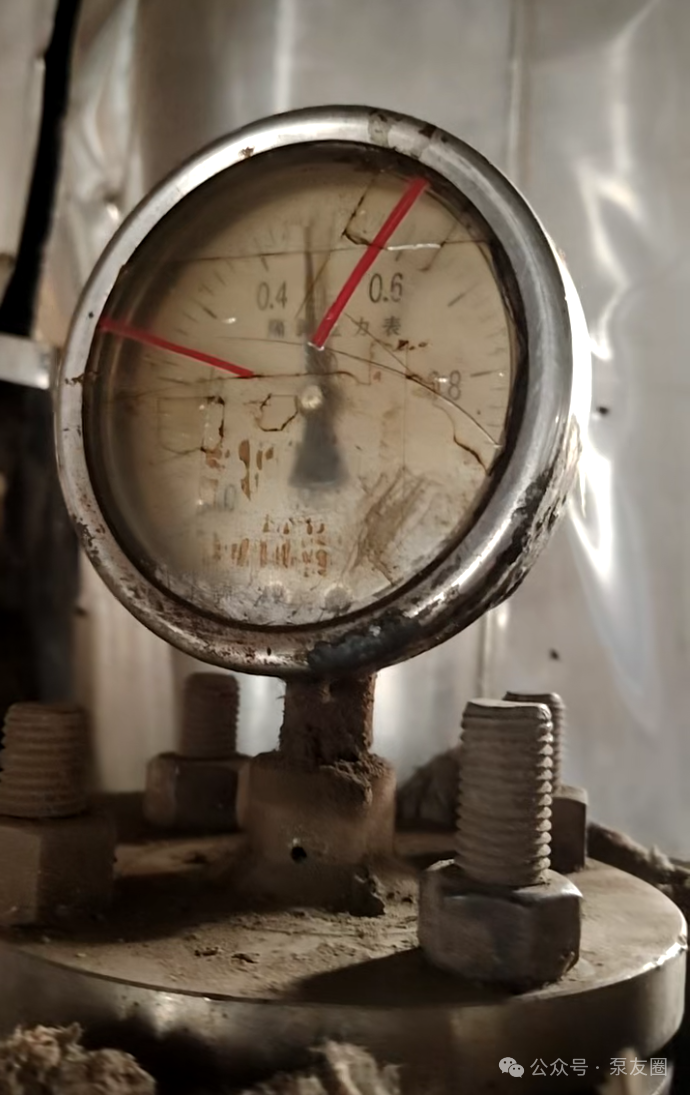

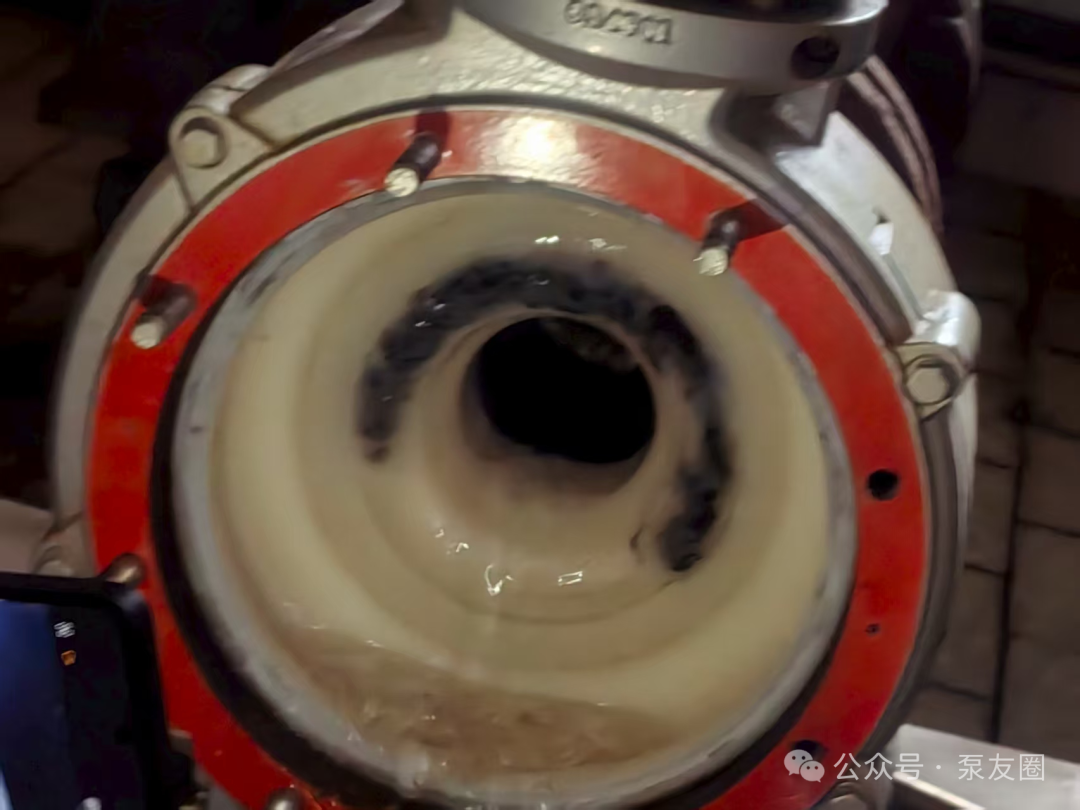

問 如圖所示，這是一臺磁力泵，在運行過程中泵出口壓力表持續抖動。請幫忙分析可能的原因。 答1：壓力表持續抖動的常見原因之一是泵腔或出口管路中存在未排凈的氣體（氣縛或氣蝕現象）。建議首先確認系統是否已充分排氣，尤其是啟動初期或檢修后重新投運時。殘留氣體在泵內循環會導致流體流動不穩定，從而引起壓力波動。 答2：對比運行工況：如有相同型號、相同工況下運行穩定的同類泵，可進行參數對比，有助于快速定位異常源。 在安全允許范圍內，緩慢調整出口閥開度，觀察壓力表是否趨于穩定。若通過調節閥門可消除抖動，說明原工況可能處于不穩定流動區域（如接近最小連續穩定流量）。 若調整閥門后壓力仍不穩定，應進一步監測泵的運行電流、振動值及是否有異常噪音。這些參數可反映是否存在機械故障、氣蝕、抽空或內部泄漏等問題。 壓力表本身或其引壓管可能存在堵塞、松動或共振問題，導致讀數失真。建議檢查壓力表安裝是否規范，必要時更換或校驗儀表。此外，若現場同時裝有振動或溫度監測探頭（如瓦溫已達近120°C），需確認相關保護系統是否正常響應——高溫或高振通常會觸發聯鎖停機，若未動作，也需排查儀表或控制系統是否失效。 問 空冷器水箱排污管法蘭口共設有3個螺栓，沿圓周對稱分布。其中位于最下方的螺栓因松動導致泄漏，昨日已完全脫落，目前無法重新安裝。如圖所示，從水箱內部無法看到該底部螺栓孔，初步判斷是水箱制造過程中底部玻璃鋼層施工時將螺栓孔遮蔽或封堵所致。該法蘭的螺栓直接擰入水箱立板（非管線或保溫結構），與外部管道及保溫無關。請問是否有同行遇到過類似情況？后續是如何處理的？ 答：加工一個T型結構的專用工裝，其橫臂尺寸需精確設計，確保能從可見的螺栓孔區域穿入，并在水箱內部旋轉90°后卡住內壁，形成類似單頭螺栓的錨固效果。該方案適用于不承壓或低壓場合，重點在于確保T型端部能可靠掛住內壁且不滑脫。 參考筒燈安裝中常用的彈簧鋼絲卡扣結構，制作一個彈性掛鉤工裝。將其從螺栓孔送入水箱內部后，依靠彈性張開并鉤住內壁邊緣，外部再通過螺母壓緊法蘭。此方法結構簡單、安裝便捷，同樣僅適用于無壓力或微壓密封場景。 問 廢硫酸再生裝置中的一臺四氟（PTFE襯里或全塑）離心泵，已更換新的泵殼和葉輪，但出口壓力仍偏低——當前實測為0.16 MPa，低于正常運行值0.24 MPa。輸送介質為稀硫酸，運行溫度約70℃。請各位幫忙分析可能的原因。 答1：建議首先檢查葉輪與蝸殼之間的配合間隙，以及葉輪在泵腔內的軸向定位是否正確。若葉輪安裝位置偏移（如過于靠前或靠后），會導致流道不暢或回流增加，從而顯著降低揚程和出口壓力。尤其對于非金屬泵（如四氟泵），其制造公差和裝配精度對性能影響更為敏感。 答2：應系統排查管路系統是否存在異常： 檢查泵進出口閥門是否完全開啟，有無誤操作或內件脫落導致節流； 檢查吸入管路及出口管線是否存在泄漏（特別是負壓段漏氣會嚴重影響泵的吸入性能）； 排查管道、過濾器或彎頭等部位是否有結晶、沉積或局部堵塞（稀硫酸在70℃下雖流動性較好，但若含雜質或濃度波動，仍可能形成沉積物）。 答3：如果更換的是原廠匹配的泵殼與葉輪組件，通�？膳懦虿考黄ヅ鋵е碌拈g隙問題。在此前提下，更應優先考慮外部因素，如閆李師傅所指出的管路堵塞或泄漏。此外，還需確認電機轉向是否正確——雖然四氟泵葉輪一般采用緊配合或鍵連接，但在極端情況下反轉可能導致松動甚至脫落（盡管概率較低）。建議點動確認旋轉方向與泵體標識一致。 問 請教一下，橡膠波紋管機械密封是依靠哪些部位實現密封的？ 答1：橡膠波紋管機械密封通常通過三個關鍵密封界面共同作用來實現整體密封效果： 端面密封（摩擦副密封）：由動環與靜環組成的密封端面，在彈簧或波紋管彈力作用下緊密貼合，形成主密封面，阻止介質沿軸向泄漏； 軸/軸套密封：橡膠波紋管內徑與泵軸（或軸套）之間通過過盈配合或輔助O形圈實現徑向密封，防止介質沿軸向內側滲漏； 靜密封（壓蓋與密封腔體之間）：機封組件與泵體密封腔接觸部位（如橡膠波紋管外緣或壓蓋墊片）提供靜態密封，通常位于葉輪側或壓蓋法蘭處，防止介質從外部接口泄漏。 答2：圖中結構屬于 109型橡膠波紋管機械密封，查閱109型機封的標準結構圖，可更直觀地理解其各部件功能及密封原理。 問 海上石油平臺的電動消防泵是否可以采用潛水電泵（即電機與泵體均浸沒在液體中）的形式？ 答：通常情況下，不建議在海上石油平臺的消防系統中采用潛水電泵（即電機與泵整體浸沒于水中的結構）。 海上石油平臺屬于高風險區域，對電氣設備有嚴格的防爆、防火和本質安全要求。潛水電泵的電機長期浸沒在水中，若用于海水或消防水池，其密封可靠性一旦失效，極易引發電氣短路、絕緣失效甚至火災爆炸事故，難以滿足API、IEC 或 ATEX 等相關防爆標準。 潛水電泵一旦發生故障，需將整機從水下吊出檢修，維修周期長、作業難度大，在平臺空間受限、海況復雜的環境下尤為不利。而消防泵作為關鍵安全設備，必須具備高可靠性和快速可維護性。 根據《NFPA 20》（固定消防泵安裝標準）以及海上平臺相關規范（如API RP 14C、SOLAS等），消防泵通常要求采用干式安裝（即電機位于液面以上），并配備獨立動力源（如柴油機或岸電冗余）。潛水電泵一般不被認可用于主消防系統，尤其在有人值守的油氣生產平臺上。 海上平臺普遍采用立式長軸深井泵（wet-pit pump）或臥式離心泵+自吸/灌注系統，其中泵體可位于水下吸水井中，但電機始終安裝在液面以上干燥區域，通過長軸傳動實現抽水。這種結構兼顧了吸水性能與電機安全性，是行業主流方案。 問 處理氣量為 1000 Nm³/h 的工藝氣體排放，請問應選擇隔膜壓縮機、離心壓縮機，還是往復式壓縮機？ 答：對于 1000 Nm³/h（標準立方米每小時）的排氣量，屬于中小流量范圍，不同壓縮機類型的適用性如下： 隔膜壓縮機：通常適用于極小流量（一般 < 500 Nm³/h）、高純度或劇毒、易燃易爆等高危介質場合，因其具有完全無油、零泄漏的優點。但其結構復雜、效率較低、維護成本高，在 1000 Nm³/h 工況下經濟性和可用性較差，一般不推薦。 離心壓縮機：適用于大流量、中低壓工況（通常 > 3000–5000 Nm³/h）。在 1000 Nm³/h 流量下，離心壓縮機難以高效運行，易進入喘振區，且設備尺寸與成本不成比例，因此不適宜。 往復式壓縮機：非常適合中小流量、中高壓應用，尤其在 500–5000 Nm³/h 范圍內技術成熟、效率高、壓力適應性強。對于 1000 Nm³/h 的排放氣壓縮，小型往復式壓縮機是主流選擇。 此外，若排放氣為潔凈空氣或普通工藝氣體（非高危介質），也可考慮噴油或無油螺桿壓縮機。例如豪頓華（Howden）、阿特拉斯·科普柯（Atlas Copco）等廠商提供適用于該流量段的螺桿機型，具有運行平穩、維護簡便、部分負荷性能好等優勢。 — END — 郵箱：bengyouquan@126.com |
