謝小青

上海電氣凱士比核電泵閥有限公司

摘    要：轉速是離心泵最核心的運行參數之一。轉速與離心泵可靠性之間并非簡單的線性或必然關系，而是一種復雜的、通過多種中間機制相互影響的“強關聯”關系。 高轉速本身并不直接導致可靠性下降，但它會顯著放大設計、制造、安裝和運行中的任何缺陷，從而成為可靠性的“放大器”和“加速器”。本文將深入分析其內在機理，并輔以實際工程案例進行說明。

關鍵詞：離心泵；轉速；可靠性；轉子動力學；疲勞失效

轉速對離心泵可靠性的影響是系統性的，其核心機理主要體現在以下四個關鍵方面，它們共同作用，決定了泵在高速運行下的可靠性、性能和使用壽命。

1.1 離心力與應力

離心泵轉子部件（葉輪、軸）的離心力與轉速的平方成正比（F∝n²）。這直接導致旋轉部件所受的應力大幅增加，對材料的強度、抗疲勞性能以及轉子動平衡精度提出了極高的要求。

1）材料疲勞與斷裂：交變應力下，材料可能發生疲勞失效。低品質葉輪在低轉速下或許無恙，但在高轉速下可能因應力超過極限而突然斷裂。

2）對動平衡精度要求極高：任何微小的質量不平衡（如鑄造氣孔、加工誤差）都會產生一個與n²成正比的周期性激振力。在低轉速下可忽略的振動，在高轉速下會被放大為劇烈振動，導致軸承、機械密封過早損壞，甚至引發共振。

1.2 磨損與壽命

機械密封、軸承等摩擦副的磨損速率與轉速呈正相關關系（通常與n呈1次方至1.5次方關系）。高轉速意味著摩擦副相對運動速度更快，單位時間內摩擦功更多，導致溫度升高（可能引起密封面液膜汽化、軸承潤滑脂失效）、磨損加劇，顯著縮短其使用壽命。摩擦產生的熱量需要有效散出，因此，高轉速泵必須配備更高效的冷卻系統，否則溫升將成為可靠性的主要瓶頸。

1.3 汽蝕性能（NPSHr）

泵的必需汽蝕余量（NPSHr）近似與轉速的平方成正比（NPSHr∝n²）。這是高轉速泵可靠性面臨的最大挑戰之一。

1）轉速大幅提高后，泵的NPSHr急劇增加。如果裝置汽蝕余量（NPSHa）不能同步提高，泵將發生嚴重汽蝕。因此，對于高轉速泵，通常需配置前置增壓泵（如火電廠高壓鍋爐給水泵、核電站主給水泵等）。

2）汽蝕的后果： 流量揚程下降、效率降低、噪聲振動加劇，更重要的是它對過流部件（葉輪、泵殼）造成嚴重的剝蝕性破壞，可在很短的時間內徹底摧毀一臺泵。

1.4 振動與臨界轉速

泵轉子系統有其固有的臨界轉速。工作轉速越接近臨界轉速，振動將急劇增大直至共振。高轉速泵的設計必須精確計算并避開臨界轉速區域。否則，輕微的激振力（如水力不平衡、不對中）都會被共振放大，導致抱軸、斷軸等災難性故障。

2.1 案例一：某煉油廠加氫進料泵轉速提升改造（來源：國內某石化企業技術報告）

背景：為提高裝置處理量，將一臺加氫進料泵的轉速從 5,500 rpm 提升至 6,500 rpm（通過更換齒輪箱增速）。

問題：運行一周后，泵非驅動端軸承溫度超高報警，機械密封頻繁泄漏，葉輪出口葉片出現蜂窩狀汽蝕凹坑。

根本原因分析：

1）汽蝕（主導因素）： 轉速提升后，NPSHr升高【約變?yōu)樵瓉淼?6,500/5,500)² = 1.4倍】，但設備原有的進口管路系統提供的NPSHa沒有改變，導致泵發生嚴重汽蝕。汽蝕引起振動，破壞了機械密封和軸承的穩定運行環境。

2）軸承負荷： 轉速升高導致軸承的DN值（孔徑×轉速）增大，發熱量增加，原設計的潤滑冷卻系統能力不足。

3）轉子動力學： 新轉速更接近轉子系統的某階臨界轉速，放大了水力不平衡引起的振動。

1）對進口管路進行改造，降低阻力，提升NPSHa。

2）更換為更高轉速等級的軸承，并加強潤滑及冷卻。

3）對轉子進行高速動平衡校正，并檢查臨界轉速的規避情況。

小結：單純提高轉速而未系統性評估和提升整個系統的匹配性，是導致可靠性急劇下降的直接原因。

2.2 案例二：鍋爐給水泵（來源：API 610標準與工程實踐）

背景：鍋爐給水泵是電廠的核心設備，要求極高的可靠性。其揚程要求極高（可達2,000米以上）。

設計選擇：

1）方案A（低轉速）： 采用級數較多的多級泵，轉速通常為3,000 rpm（50 Hz）或3,600 rpm（60 Hz）。

2）方案B（高轉速）：采用級數相對較少的多級泵或高速泵，轉速可達6,000 rpm至10,000 rpm甚至更高。

1）方案A（低轉速）： 轉子長，軸撓度大，易發生磨損和內部動、靜零部件之間的摩擦。結構復雜，零件多，維護工作量大。但汽蝕性能好，軸承、密封壽命長，技術成熟。

2）方案B（高轉速）： 結構緊湊，轉子短而剛，轉子動力學性能好。零件少。但需要依賴于精湛的設計（必須精確避開臨界轉速）、卓越的制造工藝（承受高應力）和完美的材料（高強度抗汽蝕材料）。對密封系統和潤滑油系統要求極高。

2.3 高轉速泵成功應用案例

經常有人質疑我司核電站主給水泵轉速太高，我的回答通常是“請問一臺轉速低、轉子長、軸撓度大的泵和一臺轉速高、轉子短而剛的泵，哪種可靠性更高？”

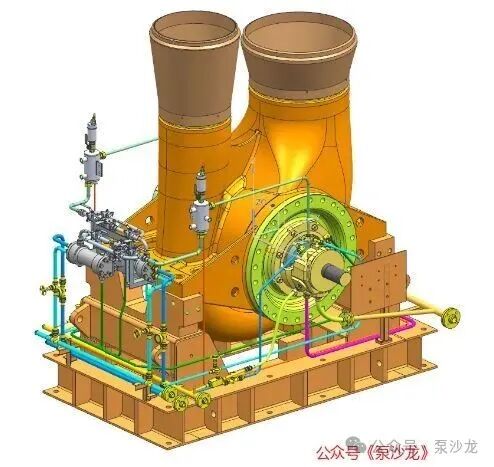

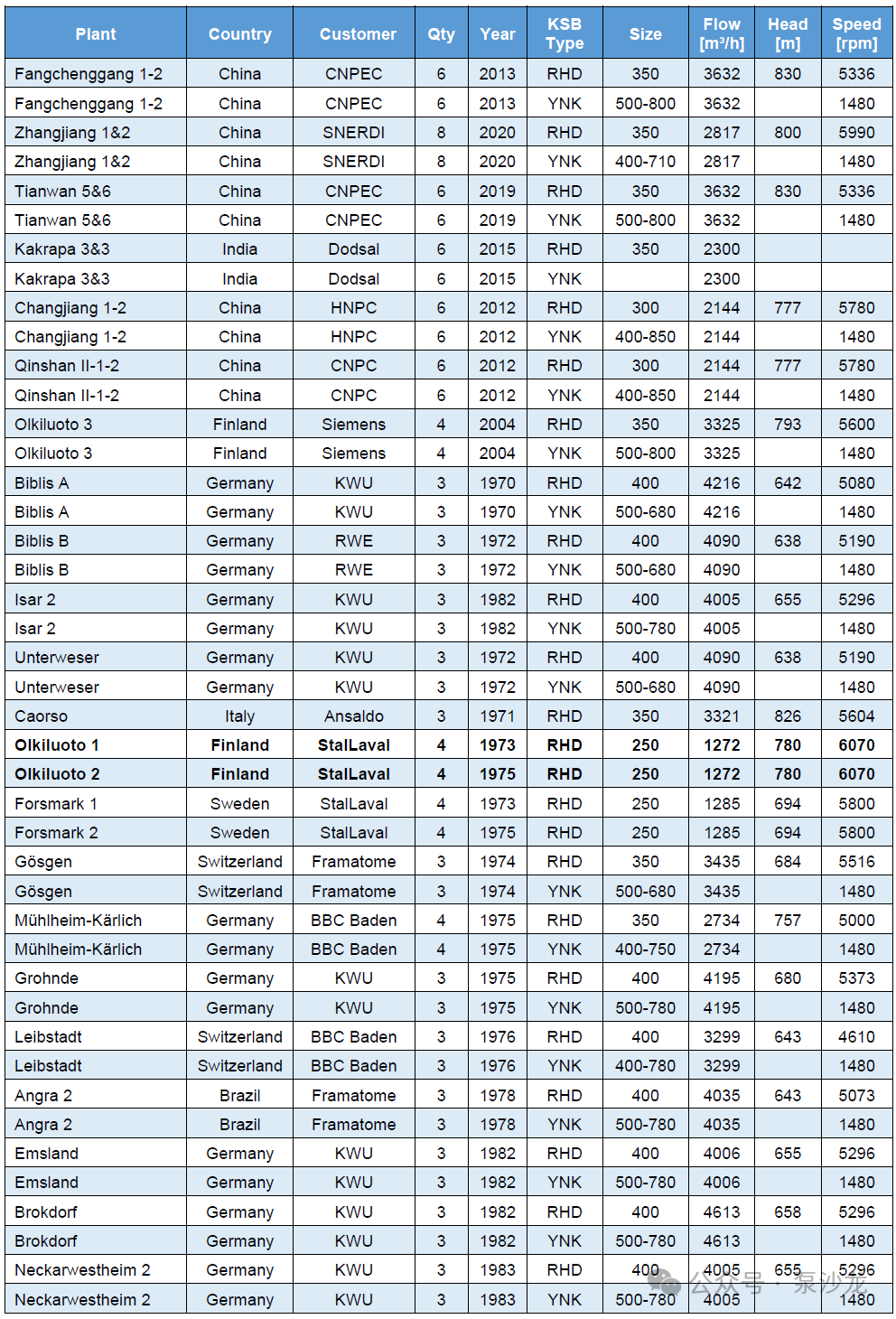

KBS公司單級雙吸蝸殼式（BB2型）RHD主給水泵被廣泛應用于世界各地的核電站，具有超過50年的運行業績，分布的國家和地區主要有：意大利、德國、瑞典、芬蘭、荷蘭、比利時、瑞士 、西班牙、巴西 、阿根廷、美國 、印度、中國臺灣、日本 、中國大陸等。典型的成功運行案例見下表。

不存在“轉速高則可靠性必然低”的絕對關系。 它們之間的關系可以總結為：

3.1 可靠性挑戰與轉速正相關

 轉速越高，對泵的設計、材料、制造精度、安裝及系統配套的要求就越苛刻，其可靠性面臨的潛在挑戰也越多。

3.2 可靠性水平由系統決定

泵的最終可靠性不取決于轉速這個單一參數，而取決于其整個系統（泵本體、驅動機、管路、基礎、運行工況）是否與該轉速水平相匹配。

3.3 高轉速泵可實現高可靠性

在航天、軍工以及火電與核電等高端工業領域中，高轉速泵通過一系列先進技術手段，完全能夠在高轉速條件下實現高可靠性與長壽命。這些技術包括創新設計（如采用雙吸葉輪或誘導輪改善汽蝕性能）、特種材料（如高強度不銹鋼和陶瓷）、精密制造工藝以及狀態監測系統的應用。對于諸如KSB、Flowserve、Sulzer等領先泵制造商而言，實現這一目標并不特別困難，它們已積累了大量高轉速、高可靠性的成功運行業績。

3.4 對于普通工業應用

在滿足工藝要求的前提下，優先選擇轉速較低的方案通常是更經濟、更穩妥的選擇，因?yàn)樗�降低了所有相關部件的技術門檻和故障風險。

簡而言之，轉速是對離心泵可靠性的“壓力測試”與“放大器”。 一個存在缺陷的設計，在低轉速下或可勉強運行，但在高轉速下必將問題盡顯、難以勝任；而一個優秀的設計，則能夠從容應對高轉速，實現高性能與高可靠性的統一。

[1] API 610, Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries, 12th Edition.

[2] ANSI/HI 9.6.7, Effects of Liquid Viscosity on Rotodynamic (Centrifugal and Vertical) Pump Performance.

[3]《離心泵設計疑難分析與解決方案》（廖明等編著，機械工業出版社）。

[4] 企業內部技術報告與故障分析案例（基于公開文獻及行業交流）。
